قلاب سقوط آزاد
برای بزرگنمایی کلیک کنید
قلاب سقوط آزاد
قلاب قرقره شگل خور تماس بگیرید
بازگشت به محصولات
قلاب قرقره دریایی تماس بگیرید

قلاب سقوط آزاد

تماس بگیرید

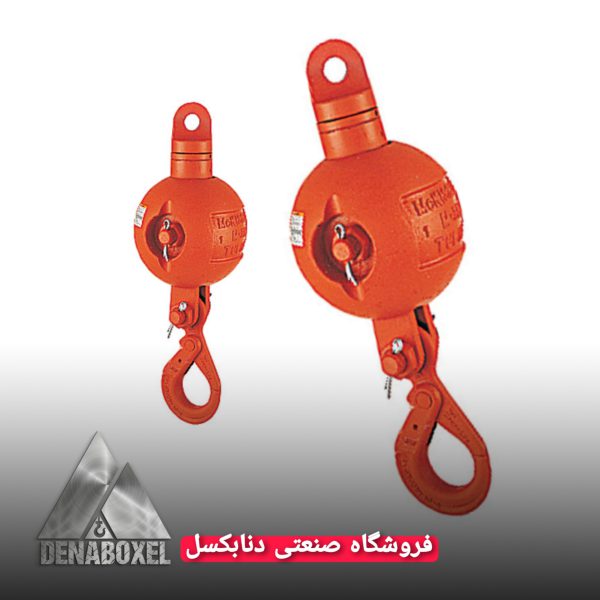

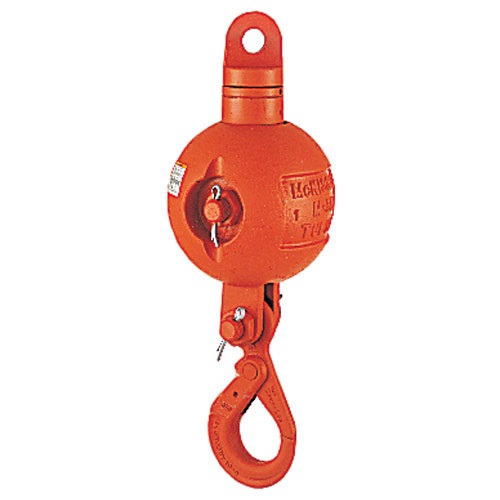

قلاب سقوط آزاد، وزن زیادی دارد و برای حفظ کشش در خط حمل بار جرثقیل های ماشینی (بار، اتصالات و سیم بکسل جرثقیل) استفاده می شود. سنگین بودن قلاب سقوط آزاد دو کار انجام می دهد:

  1.  به سیم بکسل کمک می کند تا به درستی دور قرقره بپیچد.
  2.  در زمان باز شدن سیم از دور قرقره، به سریعتر پایین آمدن قلاب و در نتیجه، افزایش سرعت عمل جرثقیل کمک می کند.
مقایسه
افزودن به علاقه مندی ها
دسته: , برچسب:
توضیحات

مشخصات فنی قلاب سقوط آزاد

UB 500 Metric Specifications
Optional US-422T Wedge Sockets Overhaul Ball Assembly
Weight Each (kg) Wedge Only Stock No Weight Each (kg) Wedge Socket Assy. Stock No Model No Wire Rope Size (mm) Weight Each (kg) Working Load Limit (tonnes) UB500 “S” SHUR-LOC® Stock No UB500 “E” Eye Hook Stock No McKissick® UB500 Model No
0.27 1047310 2.1 1044300 US4T 10 26.3 3.6 1036005 1036000* MB4T35
0.27 1047301 2.1 1044309 US4T 11 46.3 1036018 1036009* MB4T85
0.27 1047329 2.1 1044318 US4T 13 73.5 1036032 1036027* MB4T150
0.45 1047338 3.9 1044327 US5T 13 91.2 1036041 1036036* MB4T200
0.45 1047347 3.9 1044336 US5T 14
0.45 1047356 3.9 1044345 US5T 16
0.64 1047365 4.3 1044354 US6T 16
0.64 1047374 4.3 1044363 US6T 19 49.4 6.3 1036050 1036045* MB7T85
77.1 1036063 1036054* MB7T150
95.3 1036077 1036072* MB7T200
146 1036086 1036081* MB7T285
1 1047365 4.3 1044354 US6T 16 98 9 1036095 1036090* MB10T150
1.1 1047374 4.3 1044363 US6T 19 118 1036108 1036099* MB10T200
2.4 1047425 9.4 1044404 US8T 22 166 1036122 1036117* MB10T285
2.7 1047431 21.1 1044417 US8T 25 183 1036131 1036126* MB10T350
4.4 1047440 21.1 1044426 US10T 28 326 1036140 1036135* MB10T650
4.5 1047459 1044435 US10T 32 98 10.8 – 1036144* MB12T150
117 – 1036153* MB12T200
166 – 1036171* MB12T285
183 – 1036180* MB12T350
326 1036189* MB12T650
1.4 1047383 7.9 1044372 US8AT 16 135 13.5 – 1036198* MB15T200
1.5 1047392 7.9 1044381 1044404 US8AT 19 207 – 1036207* MB15T350
2.4 1047425 9.4 1044417 US8T 22 342 – 1036216* MB15T650
2.7 1047431 9.4 1044426 US8T 25 595 – 1036225* MB15T1150
4.4 1047440 21.1 1044435 US10T 28 135 18 – 1036234* MB20T200
4.5 1047459 21.1 US10T 32 207 – 1036243* MB20T350
342 – 1036252* MB20T650
595 – 1036261* MB20T1150
242 22.5 – 1036270 MB25T350
392 – 1036279 MB25T650
645 – 1036288 MB25T1150
392 27 – 1036297 MB30T650
645 – 1036306 MB30T1150

UB-500E Top Swivel Overhaul Balls with 320 Eye Hooks – Metric Measurements



Dimensions (mm) UB-500 “E” Stock No Model No*
AA J I H G F E D C B A
63.5 33.3 22.4 35.1 47.8 28.4 36.6 34.5 191 439 510 1036000 MB4T35*
63.5 33.3 22.4 35.1 47.8 28.4 36.6 34.5 235 461 533 1036009 MB4T85*
63.5 33.3 22.4 35.1 47.8 28.4 36.6 34.5 286 487 558 1036027 MB4T150*
63.5 33.3 22.4 35.1 47.8 28.4 36.6 34.5 318 496 568 1036036 MB4T200*
76 33.3 22.4 35.1 47.8 35.1 46 40.9 235 517 589 1036045 MB7T85*
76 33.3 22.4 35.1 47.8 35.1 46 40.9 286 543 624 1036054 MB7T150*
76 33.3 22.4 35.1 47.8 35.1 46 40.9 318 551 632 1036072 MB7T200*
76 33.3 22.4 35.1 47.8 35.1 46 40.9 353 576 657 1036081 MB7T285*
102 45.2 22.4 51 70 41.1 57 53 286 691 799 1036090 MB10T150*
102 45.2 31.8 51 70 41.1 57 53 318 700 808 1036099 MB10T200*
102 45.2 31.8 51 70 41.1 57 53 353 724 832 1036117 MB10T285*
102 45.2 31.8 51 70 41.1 57 53 381 738 846 1036126 MB10T350*
102 45.2 31.8 51 70 41.1 57 53 456 776 884 1036135 MB10T650*
102 45.2 31.8 51 70 41.1 57 53 286 691 799 1036144 MB12T150*
102 45.2 31.8 51 70 41.1 57 53 318 700 808 1036153 MB12T200*
102 45.2 31.8 51 70 41.1 57 53 353 724 832 1036171 MB12T285*
102 45.2 31.8 51 70 41.1 57 53 381 738 846 1036180 MB12T350*
102 45.2 31.8 51 70 41.1 57 53 456 776 909 1036189 MB12T650*
127 45.2 31.8 51 60.5 60.5 76 76.5 318 828 955 1036198 MB15T200*
127 45.2 31.8 51 60.5 60.5 76 76.5 381 859 986 1036207 MB15T350*
127 45.2 31.8 51 60.5 60.5 76 76.5 456 895 1022 1036216 MB15T650*
127 45.2 31.8 51 60.5 60.5 76 76.5 549 945 1072 1036225 MB15T1150*
127 45.2 31.8 51 60.5 60.5 76 76.5 318 828 955 1036234 MB20T200*
127 45.2 31.8 51 60.5 60.5 76 76.5 381 859 986 1036243 MB20T350*
127 45.2 31.8 51 60.5 60.5 76 76.5 456 895 1022 1036252 MB20T650*
127 45.2 31.8 51 60.5 60.5 76 76.5 549 945 1072 1036261 MB20T1150*
165 45.2 44.5 70 84 76 92 76 381 1021 1198 1036270 MB25T350
165 45.2 44.5 70 84 76 92 76 456 1086 1248 1036279 MB25T650
165 45.2 44.5 70 84 76 92 76 549 1135 1297 1036288 MB25T1150
165 45.2 44.5 70 84 76 92 76 456 1086 1248 1036297 MB30T650
165 45.2 44.5 70 84 76 92 76 549 1135 1297 1036306 MB30T1150



UB-500S Top Swivel Overhaul Balls with SHUR-LOC® Hooks – Metric Meaurements



Dimensions (mm) Model No. UB500 “S” Stock No
33.3 22.4 35.1 47.8 23.9 29.2 46.5 191 462 525 1036005 MB4T35
33.3 22.4 35.1 47.8 23.9 29.2 46.5 235 484 547 1036018 MB4T85
33.3 22.4 35.1 47.8 23.9 29.2 46.5 286 509 573 1036032 MB4T150
33.3 22.4 35.1 47.8 23.9 29.2 46.5 318 519 582 1036041 MB4T200
33.3 22.4 35.1 47.8 29.5 42.2 53.5 235 541 607 1036050 MB7T85
33.3 22.4 35.1 47.8 29.5 42.2 53.5 286 566 642 1036063 MB7T150
33.3 22.4 35.1 47.8 29.5 42.2 53.5 318 575 650 1036077 MB7T200
33.3 22.4 35.1 47.8 29.5 42.2 53.5 353 600 675 1036086 MB7T285
45.2 31.8 51 70 38.1 52.5 63 286 691 793 1036095 MB10T150
45.2 31.8 51 70 38.1 52.5 63 318 700 803 1036108 MB10T200
45.2 31.8 51 70 38.1 52.5 63 353 724 827 1036122 MB10T285
45.2 31.8 51 70 38.1 52.5 63 381 738 841 1036131 MB10T350
45.2 31.8 51 70 38.1 52.5 63 456 776 879 1036140 MB10T650
